您現在的位置:首頁 > 產品 > 電動調節閥系列

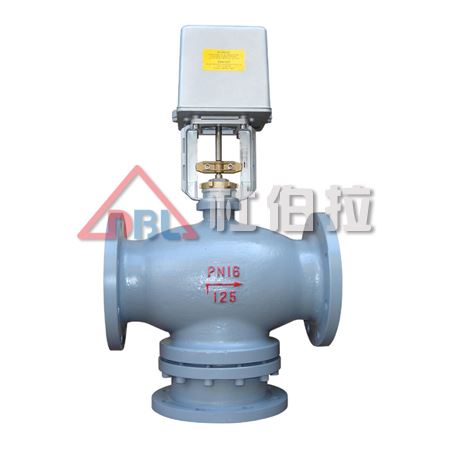

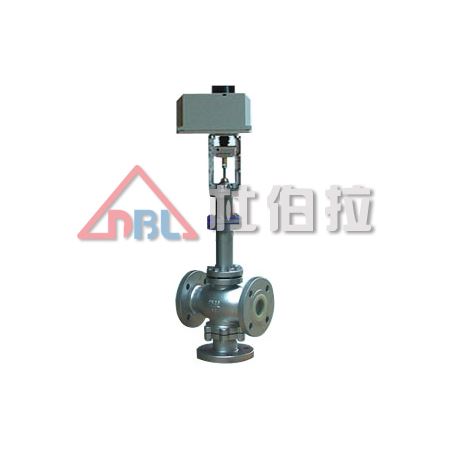

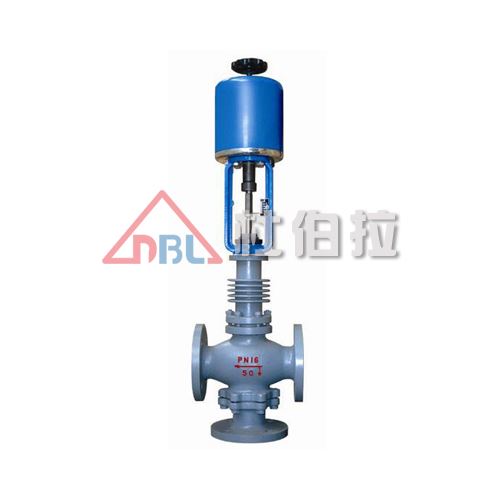

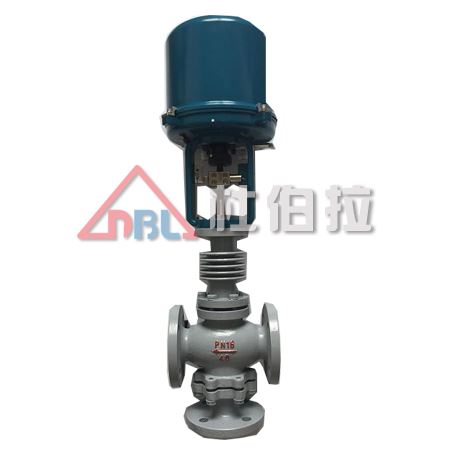

ZDLQ.ZDLX型電子式電動三通調節閥

  • 發布時間:2019-09-23
  • 產品品牌:杜伯拉DBL
  • 產品型號:ZDLQ.ZDLX型
  • 連接形式:
  • 產品材質:碳鋼
  • 公稱通徑:
  • 行業應用:常用于熱交換器的兩相調節及簡單的配比調節

ZDLQ.ZDLX型電子式電動三通調節閥

■ 概述

    ZAZQ、ZAZX型電子式電動三通調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構,接受0~10或4~20mA.DC信號驅動閥門啟閉。

    本系列產品口徑由25mm至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,溫度范圍-60℃至450℃??刂菩盘枮?~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。


■ 特點

·流體對閥芯作用方向都處于流開狀態,故工作穩定性好。
·除了閥蓋處襯套導向外。閥芯側面與閥座內表面也有導向作用,導向面積的大,工作可靠。
·伺服放大器采用深度動態負反饋,可提高調節精度。
·電動操作器有多種形式,可適用于4~20mA.DC或0~10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度。無需伺服放大器。
·節省自動化投資,與單座、雙座或套筒調節閥相比,組成同樣的系統可省掉一個閥,簡化系統,節省投資。
·波紋管密封型對移動的閥桿形成完全的密封,防止流體外漏。


■ 主要零件材料

閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti,司太萊合金堆焊
軟密封閥芯:增強聚四氟乙烯
填      料:聚四氟乙烯
推桿、襯套:2Cr13



■ 主要技術參數

公稱通徑DN(mm)253240506580100125150200
額定流量
系數Kv
合流8.51321345385135210340535
分流




85135210340535
額定行程16254060
流量特性直線、拋物線
工作溫度(℃)普通型:鑄鐵:-20~200、鑄鋼:-40~250、鑄不銹鋼:-60~250
散熱型:鑄鋼:-40~450、鑄不銹鋼:-60~450
介質溫度(℃)200以下(對合流閥而言)
固有可調比R30
公稱壓力PN(MPa)1.0、1.6、4.0、6.4
允許泄漏量硬密封:Ⅱ、Ⅳ級       軟密封:Ⅵ級
作用方式電關式、電開式
信號范圍(mA.DC)0~10、4~20
電源電壓220V、50Hz        380V、50Hz
環境溫度(℃)電動調節閥: 5~45      伺服放大器:-10~55
全行程
時間S

12.5203248

30304860
消耗功率(W)
2835

6152540


■ 配套用電動執行機構有關技術參數

公稱通徑DN(mm)253240506580100125150200
電動執行
機構型號
普通型ZAZ-60
DKZ-310
DKZ-410DKZ-410
DKZ-510
電子型JHZAZ1JHZAZ2JHZAZ3JHZAZ4
電動執行
機構推力(N)
普通型400
4000
64006400
16000
電子型2000400060008000

表中數據為常規配置,具體選用可根據主要參數用戶要求而定。


■ 主要技術性能指標

·基本誤差:±2.5%
·額定流量系數偏差;±10%
·回差:2%
·固有流量特性:符合IEC534-1和GB/T4213-92規定的斜率偏差要求。
·死區:3%
·額定行程偏差:+2.5%


■ 允許壓差

公稱通徑DN(mm)
推力(N)
253240506580100125150200
4000.570.370.240.15





20001.85








40005.703.702.401.50





6000



1.310.90.56


6400



1.400.960.600.150.110.06
8000






0.480.360.19
16000






0.960.710.38


■ 外形尺寸及重量

普通型(單位:mm)

公稱通徑(DN)253240506580100125150200


A460530630
B230230260
H1490540625
H2246259273311354366448512587759
L160180200230290310350400480600
L1121130140153180225250316372444
重量
(kg)
PN16/64626466689398107129135155
PN6466717578103121141165180210

電子型(單位:mm)

dφ155φ162φ170
H3290325380
L160180200230290310350400480600
L1121130140153180225250316372444
H2246259273311354366448512587759
重量
(kg)
PN16/6422252628505663708095
PN6426303537606888100125140


■ 連接尺寸及標準

·法蘭標準:鑄鐵法蘭按GB4216.5-84
                        鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式:PN10、PN16為凸面;
                                     PN40、PN64為凹凸面、閥體為凹面。
·結構長度:按GB12221-89標準
·夾套保溫型夾套載熱體接口:對焊φ18×4
  ﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
    如:ANSI、JIS、DIN等標準。
